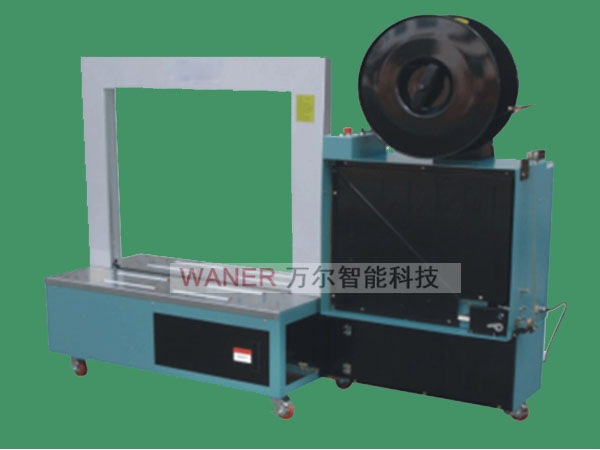

全自動打包機的每個打包動作解析

1、打包物體基本處于打包機中間，先右頂體上升，壓緊帶的前端，把帶子收緊捆在物體上，

　　2、隨后左頂體上升，壓緊下層帶子的適當位置，加熱片伸進兩帶子中間，中頂?shù)渡仙袛鄮ё樱?/p>

　　3、后把下一捆扎帶子送到位，完成一個工作循環。

　　全自動打包機 動作解析：

　　帶子送到位→收到捆扎信號→制動器放開，主電機啟動

　　一環節：1,右頂?shù)渡仙斪∮規в诨逄?,“T”型導板后退3,接近開關感應到退帶探頭4,主電機停轉，制動器吸合5,打包機退帶電機轉動，退帶0.35秒6,帶子收緊捆在物體上

　　二環節：7,主電機二次啟動，制動器吸合8,大擺桿二次拉帶，收緊帶子9,左頂體上升，壓緊下層帶子10,加熱片伸進兩帶子中間11,中頂?shù)渡仙袛鄮ё?2,中頂?shù)断陆?3,中頂?shù)对俅紊仙箖蓭ё永喂陶澈?4,中頂?shù)断陆担笥翼數锻瑫r(shí)下降15,加熱片復位16,滑板后退

　　三環節：17,“T”型導板復位18,接近開關感應到送帶探頭19,送帶電機啟動，帶動帶子送帶20,大擺桿復位21,帶子到位，帶頭頂?shù)?ldquo;T”型導板上22接近開關感應到雙探頭23,主電機停轉，剎車吸合。
